V nejrůznějších oblastech průmyslu a institucích se používají elektrické spotřebiče, které musí být zajištěny proti výpadku napájení ze sítě. Zálohování napájení může být přímo z akumulátoru nebo pomocí náhradních zdrojů, které jsou akumulátory zálohovány.

Dlouhodobou stálost, spolehlivost a formování těchto akumulátorů zabezpečují usměrňovače - nabíječe - spínané zdroje pracující systémem středofrekvenčního přenosu výkonu.

Nabíječe jsou konstruovány ve skříňovém vyhotovení se vstupem a výstupem zpředu resp. spodem. Klávesnice (jen typy s mikroprocesorovým řídícím systémem) pro ovládání s displejem LCD je umístěná na předním panelu. Otvory pro odvod tepla jsou shora resp. nabíječe s vyššími výkony mají ventilátory na zadním panelu.

• Typ M.1, M.5 - nabíječe pro nabíjení staničních akumulátorů (Uo, IUo, IUUo, IUIUUo charakteristika)
• Typ M.3 - nabíječe pro nabíjení/ vyrovnávací nabíjení startovacích a trakčních akumulátorů (IUIa, IUIIa)
• Typ M.2 - univerzální nabíječe pro nabíjení staničních a trakčních akumulátorů (Uo, IUo, IUUo, IUIUUo, IUIa, IUIaP, typy bez označení M.2 - jen charakteristika Uo)
• nabíjení a současné napájení zátěže/ spotřebičů (Typy M.1, M.2, M.5, M.2-19)
• nabíjení akumulátorů pro všeobecné použití

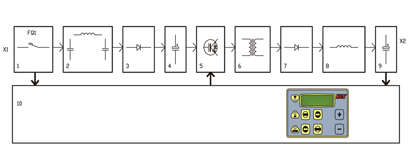

Bloková schéma nabíječe:	Výstup typ M.1:	Výstup typ M.2, M.5:

Popis bloků: 1.vstupní jistič, 2.vstupní filtr, 3.vstupní usměrňovač, 4.napěťový meziobvod, 5.blok střídače, 6.výkonový transformátor, 7.výstupní usměrňovač, 8.výstupní filtr, 9.výstupní filtr, 10.řízení zdroje a komunikace (jen verze M.X)

Nabíječe typ M.1, M.5, pracující systémem středofrekvenčního přenosu výkonu s vysokou účinností přeměny energie, mají standardně mikroprocesorový řídící systém ADUC s klávesnicí a dvouřádkovým 2x16 znakovým alfanumerickým displejem. Řídící systém je postaven na moderním mikroprocesoru od Analog Devices. Jde o mikroprocesor postavený na jádře 8052 s 12-Bitovým AD převodníkem (čím se dosahuje vysoká přesnost řízení i měření veličin) a FLASH pamětí. ADUC umožňuje naprogramování parametrů nabíjení, volbu charakteristiky, spuštění, zobrazení měřených hodnot napětí, proudu akumulátoru a zátěže, a zobrazení poruchových hlášení. S nabíječi je možno komunikovat pomocí sériové linky RS 232, (RS485 rozšíření).

Výhody mikroprocesorového řídícího systému ADUC:

• Funkčnost i po ztrátě napájení nabíječe. Řídící jednotka je po výpadku sítě napájena z připojených akumulátorů, t.j. všechny přístupné funkce nabíječe zůstávají monitorovány, dokud neklesne napětí na akumulátoru na 50% U_nom.
• Zapojení v paralelně-redundantním provedení, přičemž jednotlivé zařízení mezi sebou komunikují a tím optimalizují provozní parametry.


Silová část umožňuje měřit samostatně proud baterie pomocí průvleku přes proudový snímač, bez ohledu na proud zátěže. Dá se samostatně monitorovat napětí na baterii a zátěži, proud z/do baterie a celkový proud usměrňovače. Nastavit se dá proud a napětí do Baterie. Proud do zátěže je omezen ze strany nabíječe jen proudovým omezením nabíječe a ze strany připojené baterie je omezovaný a jištěný pojistkami FU1, FU2.

Nabíječe typ M.2, M.3, pracující systémem středofrekvenčního přenosu výkonu s vysokou účinností přeměny energie, mají standardně mikroprocesorový řídící systém MAJOR s klávesnicí, dvojřádkovým 2x16 znakovým alfanumerickým displejem a s možností komunikace po sériové lince (rozšíření) RS232 anebo RS485. Řídící systém je postaven na mikroprocesoru Philips s jádrem 80C51 a 10-Bitovým AD převodníkem (čímž se dosahuje přesnost řízení i měření veličin). Řídící systém umožňuje naprogramování parametrů nabíjení, volbu charakteristiky, spuštění nabíjení, zobrazení měřených hodnot akumulátoru, zobrazení poruchových hlášení a pod.

Monitoruje se jen jedno napětí a jeden proud, Nastavit se dá proud a napětí do baterie. Jeden výstup umožňuje:

• nabíjet baterie a současně napájet zátěž
• nabíjet baterie
• napájet zátěž

Jeden výstup umožňuje nabíjet startovací a trakční baterie.

Technické parametry - všeobecné
Vysoká spínací frekvence dosáhnutá díky použité IGBT technologii
Zvlnění, stabilizace výstupního napětí	<= ±1%
Účinnost min.	90%
Rozsah regulace výstupního napětí	45 až 145% z jmenovité hodnoty - jen typ M.X
Rozsah regulace výstupního proudu	1 až 100% z jmenovité hodnoty - jen typ M.X
Izolační pevnost vstup - výstup	4 kVac, galvanicky oddělené
Krytí	IP 20
Chlazení	vlastní vzduchové, s nuceným prouděním vzduchu - standardně pro typ M.X
	s přirozeným chlazením - bez označení M

TECHNICKÉ PARAMETRY

Typové označení usměrňovače - nabíječe	Výstup					Vstup	Typ skříně - rozšířená výbava (rozměry strana č.3)	Hmotnost cca [kg] / tvar	X - rozšířená výbava
	Jmenovité napětí baterie	Počet článků		Výkon [kW]	Jmenovitý proud [A]	Jmenovité napětí			M.1	M.2	M.3	M.5	M.2-19	M.1-19 M.5-19
		Pb	NiCd
SN 10 24/230 B12	12V DC*	6*	10*	0,15	10	1NPE 230V ±10%, TN-S, 50-60Hz	N1	2
SN 20 24/230.1 B12	12V DC*	6*	10*	0,3	20		N2.2	6
SN 20 12/230MST	12-16V DC	6-8	-	0,32	20		N2.1	6
SN 20 24/230.1 A30 B12	12V DC*	6*	10*	0,45	30		N2.2	6
SN 10 24/230 A5	24V DC*	12*	20*	0,15	5	1NPE 230V ±10%, TN-S, 50-60Hz	N1	1,8
SN 10 24/230	24V DC*	12*	20*	0,3	10		N1	2
SN 20 24/230.1	24V DC*	12*	20*	0,56	20		N2.2	6
SN 20 24/230MST	20-24V DC	10-12	-	0,62	20		N2.1	6,5
SN 25 24/230X	12-24V DC	6-13	9-20	0,78	25		N3 -M.1,M.5 / N8 -M.2,M.3	20	X	X	X	X
SN 35 24/230X	12-24V DC	6-13	9-20	1,1	35		N3	30		X	X
SN 40 24/230X	12-24V DC	6-13	9-20	1,25	40		N3	30	X			X
SN 50 24/230X	12-24V DC	6-13	9-20	1,56	50		N3 -M.1,M.2,M.3,M.5 / N19.4 -M.2-19	35-N3 / 19-N19.4	X	X	X	X	X
SN 50 24/400X	12-24V DC	6-13	9-20	1,56	50	3NPE 400V AC ±10%, 50-60Hz, TN-S	N4 -M.1,M.5 / N3 -M.2,M.3 / N19.4 -M.2-19	35-N3 / 40-N4 / 19-N19.4	X	X	X	X	X
SN 100 24/400X	12-24V DC	6-13	9-20	3,12	100		N4 -M.1,M.5 / N3 -M.2,M.3 / N19.6-M.1,M.5	36-N3 / 45-N4 / 25-N19.4	X	X	X	X	X
SN 150 24/400X	12-24V DC	6-13	9-20	4,68	150		N4-M.1,M.2,M.3,M.5 / N19.6-M.1-19,M.5-19	50-N4 / 35-N19.6	X	X	X	X		X
SN 200 24/400X	12-24V DC	6-13	9-20	6,24	200		N5-M.1,M.2,M.3,M.5 / N19.6-M.1-19,M.5-19	58-N5 / 39-N19.6		X	X			X
SN 10 48/230	48V DC*	24*	40*	0,56	10	1NPE 230V ±10%, TN-S, 50-60Hz	N2.2	6
SN 20 48/230X	24-48V DC	12-26	18-40	1,25	20		N8-M.2,M.3	25		X	X
SN 20 48/400X	24-48V DC	12-26	18-40	1,25	20	3NPE 400V AC ±10%, 50-60Hz, TN-S	N3-M.2,M.3 / N19.4 -M.2-19	33-N3 / 23-N19.4		X	X		X
SN 25 48/400X	24-48V DC	12-26	18-40	1,56	25		N4 -M.1,M.5 / N3 -M.2,M.3 / N19.4 -M.2-19	35-N3 / 23-N19.4		X	X		X
SN 50 48/400X	24-48V DC	12-26	18-40	3,12	50		N4 -M.1,M.5 / N3 -M.2,M.3 / N19.4 -M.2-19	35-N3 / 40-N4 / 24-N19.4	X	X	X	X	X
SN 100 48/400X	24-48V DC	12-26	18-40	6,24	100		N4-M.1,M.2,M.3,M.5 / N19.6-M.1-19,M.5-19	50-N4 / 35-N19.6	X	X	X	X		X
SN 150 48/400X	24-48V DC	12-26	18-40	9,36	150		N5	55	X	X	X	X
SN 300 48/400X	24-48V DC	12-26	18-40	18,7	300		N5.4	90	X	X	X	X
SN 8 60/230	60V DC*	30*	50*	0,56	8	1NPE 230V ±10%, TN-S, 50-60Hz	N2.2	6
SN 10 60/230X	30-60V DC	15-32	22-50	0,78	10		N8	20		X	X
SN 25 60/400X	30-60V DC	15-32	22-50	1,95	25	3NPE 400V AC ±10%, 50-60Hz, TN-S	N4 -M.1,M.5 / N3 -M.2,M.3 / N19.4 -M.2-19	35-N3 / 40-N4 / 24-N19.4	X	X	X	X	X
SN 50 60/400X	30-60V DC	15-32	22-50	3,9	50		N4-M.1,M.2,M.3,M.5 / N19.6-M.1-19,M.5-19	50-N4 / 35-N19.6	X	X	X	X		X
SN 100 60/400X	30-60V DC	15-32	22-50	7,8	100		N5	60	X	X	X	X
SN 150 60/400X	30-60V DC	15-32	22-50	11,7	150		N5	65	X	X	X	X
SN 25 80/400X	40-80V DC	20-44	30-67	2,6	25	3NPE 400V AC ±10%, 50-60Hz, TN-S	N3	35		X	X
SN 60 80/400X	40-80V DC	20-44	30-67	6,24	60		N4	50		X	X
SN 100 80/400X	40-80V DC	20-44	30-67	10,4	100		N5	60		X	X
SN 150 80/400X	40-80V DC	20-44	30-67	15,6	150		N5.4	90		X	X
SN 4 110/230	110V DC*	56*	86*	0,57	4	1NPE 230V, TN-S, 50Hz	N2.2	6
SN 10 110/400X	54-110V DC	27-56	40-86	1,43	10	3NPE 400V AC ±10%, 50-60Hz, TN-S	N3 -M.2 / N19.4 -M.2-19	35-N3 / 24-N19.4		X			X
SN 20 110/400X	54-110V DC	27-56	40-86	2,86	20		N4 -M.1,M.5 / N3 -M.2 / N19.4 -M.2-19	35-N3 / 40-N4 / 24-N19.4	X	X		X	X
SN 40 110/400X	54-110V DC	27-56	40-86	5,7	40		N4-M.1,M.2,M.3,M.5 / N19.6-M.1-19,M.5-19	50-N4 / 35-N19.6	X	X		X		X
SN 50 110/400X	54-110V DC	27-56	40-86	7,15	50		N4-M.1,M.2,M.3,M.5 / N19.6-M.1-19,M.5-19	50-N4 / 35-N19.6	X	X		X		X
SN 100 110/400X	54-110V DC	27-56	40-86	14,3	100		N5	65	X	X		X
SN 150 110/400X	54-110V DC	27-56	40-86	21,5	150		N6.4	95	X	X		X
SN 200 110/400X	54-110V DC	27-56	40-86	28,6	200		N6.4	120	X	X		X
SN 250 110/400X	54-110V DC	27-56	40-86	35,7	250		N6.4	140	X			X
SN 2 220/230	220V DC*	110*	170*	0,57	2	1NPE 230V, TN-S, 50Hz	N2.2	6
SN 10 220/400X	108-220V DC	54-110	80-170	2,86	10	3NPE 400V AC ±10%, 50-60Hz, TN-S	N4-M.1,M.5 / N3-M.2 / N19.4-M.2-19	35-N3 / 40-N4 / 23-N19.4	X	X		X	X
SN 20 220/400X	108-220V DC	54-110	80-170	5,7	20		N4-M.1,M.2,M.3,M.5 / N19.6-M.1-19,M.5-19	50-N4 / 35-N19.6	X	X		X		X
SN 25 220/400X	108-220V DC	54-110	80-170	7,1	25		N4-M.1,M.2,M.3,M.5 / N19.6-M.1-19,M.5-19	50-N4 / 35-N19.6	X	X		X		X
SN 50 220/400X	108-220V DC	54-110	80-170	14,3	50		N5	60	X	X		X
SN 100 220/400X	108-220V DC	54-110	80-170	28,6	100		N5.4	110	X			X
SN 150 220/400X	108-220V DC	54-110	80-170	42,9	150		N6.4	150	X			X
SN 200 220/400X	108-220V DC	54-110	80-170	57,2	200		š-1000 x v-1800 x h-450 mm	180	X			X
SN 240 220/400X	108-220V DC	54-110	80-170	62,4	240		š-1000 x v-1800 x h-450 mm	195	X			X

Standardní výbava
Řídící jednotka		mikroprocesorový řídící systém - jen typ M.X
		bez mikroprocesoru - bez označení M na konci typu
Zadávání žádaného proudu a napětí		z klávesnice nabíječe, vyhodnocované na LCD displeji - jen typ M.X
Signalizace stavu zařízení, poruch		LED - chod, nabíjení, přehřátí, LCD jen typ M.X
Možnost naprogramovat/ nastavit typ baterie		NiCd anebo Pb - jen typ M.X
Signalizace naprogramovaných poruch jedním relé typ M.2, M.3, třemi relé typ M.1, M.5 ( bezpotenciálové kontakty)	vyžaduje zastavení nabíjení	1.porucha - přehřátí
		2.porucha - vnitřní porucha nabíječe
		3.porucha - ztráta výstupního napětí (vypnutí z klávesnice)
		4.porucha - ztráta vstupního napětí (napájení) - jen typ M.1, M.5
	nevyžaduje zastavení nabíjení	5.porucha - vybitá baterie (RE1)
		6.porucha - porucha tepelného snímače
		7.porucha - zkrat - jen typ M.1, M.5
		8.porucha - přerušení obvodu baterie - jen typ M.1, M.5
Na panelu nabíječe SN 10 24/230 jsou umístěny 3 LED diody, které signalizují provozní stavy nabíječe - nabíjecí režim, udržovací režim a porucha.
Na panelu nabíječe SN 20 24(12)/230MST je umístěna klávesnice, kterou se programují parametry nabíjení a zobrazují provozní stavy nabíječe zobrazované na 2x3 místným displeji. Na svorkovnici je vyveden programovatelný bezpotenciálový kontakt na hlášení poruchy, svorky pro snímač teploty, svorky pro připojení zátěže a svorky pro připojení baterie.
Ostatní nabíječe s výkony od 0,29kW do 0,57kW jsou vyhotoveny se dvěma LED diodami, které signalizují chod a poruchu Nabíječe. Na svorkovnici je vyveden bezpotenciálový kontakt na hlášení poruchy.

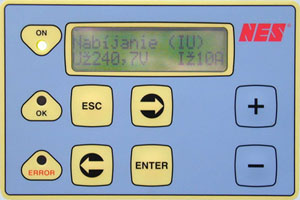

Standardní ovládací panel nabíječů typ M.X:

VOLITELNÉ PŘÍSLUŠENSTVÍ K NABÍJEČŮM

Pro účely dálkové parametrizace a monitoringu je možno vybavit zdroje SNMP adaptérem (Pro síť Ethernet) anebo modemem resp. radiomodemem. Tímto způsobem je možný přenos alarmových signálů a výstupů (systémové a alarmové hlášení) a různé externí signály a alarmy preferované zákazníkem (např.: ztráta napájení, chyba teplotního snímače, signalizace podpětí atd.)

Analogový regulátor napětí PC je elektronické zařízení, které slouží ke stabilizaci napětí na zátěži, resp. na snížení napětí zátěže na povolenou úroveň, přičemž napětí baterie se může měnit v určitém rozsahu.

Odpojovač baterie slouží na ochranu baterie před hlubokým vybitím (zničením) v případě dlouhodobého výpadku síťového napětí, kdy je zátěž při výpadku sítě napájena z akumulátoru. Při poklesu napětí na baterii pod nastavenou hodnotu podpětí, dojde k odpojení baterie od zátěže. Při opětovném obnovení napájení nabíječe, systém automaticky připojí baterii k zátěži.

Pro nabíječe s výkonem do 570W je odpojovač řešený jako samostatný externí modul, pro nabíječe s výkonem nad 570W je odpojovač zabudovaný do skříně nabíječe.

Důležité zařízení, které pomáhá odhalit vznik prvé poruchy během provozu.

Ovládací panel s LCD podsvíceným alfanumerickým displejem 4x20 znaků slouží k přehlednějšímu monitorování a programování parametrů a charakteristik nabíjení.

Pro účely dálkového monitoringu výstupních parametrů je možné vybavit nabíječe převodníky s výstupními analogovými signály 0-10V anebo 0(4)-20mA.

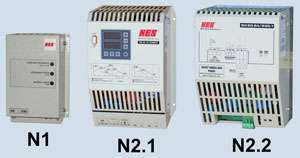

Typ	Rozměry š x v x h (mm)	Typ skříně nabíječe
Stojan N8	270 x 500 x 315	N8
Stojan N3	270 x 500 x 495	N3
Stojan N4	265 x 500 x 510	N4
Stojan N5	610 x 760 x 360	N5
Stojan N3.1	270 x 250 x 495	N3.1
Stojan N4.1	265 x 300 x 510	N4.1

Slouží k teplotní kompenzaci - automatický pokles (vzestup) nabíjecího napětí o 5 mV/článek (udržovacího napětí o 4mV/článek) při vzestupu (poklesu) teploty povrchu akumulátoru o 1°C. při teplotě 20°C se napětí nekoriguje.

Typ	Popis, parametry
TSV100	teplota	-40° až +60°C
	výstup	0-20mA

Nabíječe typ M.3 je možno vybavit ovládací a signalizační skříňkou OSK s výbavou: zap/vyp - blokování výstupu, přepínač - nabíjení/ vyrovnávající nabíjení, signalizace ukončení nabíjení, signalizace chodu, signalizace poruchy.

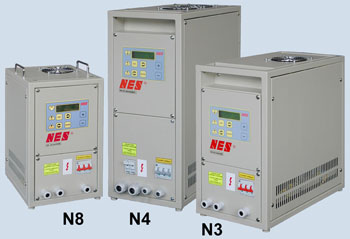

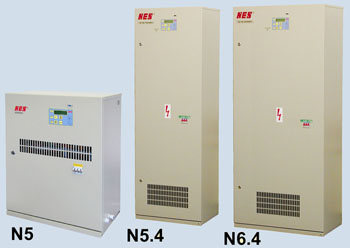

ROZMĚRY SKŘÍNÍ

Typ skříně nabíječe	Rozměry š x v x h (mm)
N1	135 x 190 x 100
N2.1	185 x 260 x 175
N2.2	170 x 240 x 180
N8	260 x 440 x 300
N3	260 x 490 x 480
N4	255 x 620 x 500
N5.1	600 x 800 x 350
N5.4	606 x 1800 x 45
N6.4	806 x 1800 x 450
N19.4	19“(480) x 4HU(177) x 430
N19.6	19“(480) x 6HU(265) x 450

Pracovní podmínky, vnější vlivy podle STN EN 33 2000-3
Atmosférické podmínky okolí	AB4 ( -5 °C až + 40 °C )
Nadmořská výška	AC1 ( do 2000 m nad mořem )
Výskyt vody	AD1 ( zanedbatelný )
Výskyt cizích pevných těles	AE1 ( zanedbatelný )
Výskyt korozívních anebo znečišťujících látek	AF1 ( zanedbatelný )
Vibrace	AH2 ( střední )
EMC	STN EN 50081-1: 1998
	STN EN 50082-2: 1999
Rozsah skladovacích teplot	-25 až +40°C, ne déle než 24 h až +70°C

VYBÍJEČE AKUMULÁTORŮ

Zařízení umožňují vybíjet baterie jmenovitého napětí 2 až 220V, nastaveným konstantním proudem 2 až 200A podle typu vybíječe. Řídící jednotka MAJOR umožňuje naprogramovat parametry vybíjení t.j. požadovaný proud a napětí, na které se má baterie vybít. Po ukončení vybíjecího procesu je zobrazen na LCD displeji celkový čas a odebraný náboj. Energie z baterií se maří pomocí externího odporníku na teplo.

Sestavu vybíječe tvoří: výkonový regulátor VA a odporník RV6.

Rozšíření: komunikace RS232 s PC pro přenos, vytvoření a vytištění vybíjecí charakteristiky.

SOUVISEJÍCÍ VÝROBKY

• ZAŘÍZENÍ PRO AUTOMATIZOVANOU KAPACITNÍ ZKOUŠKU BATERIÍ
• NABÍJEČ / VYBÍJEČ - TESTER AKUMULÁTORŮ
• SOFTWARE PRO NABÍJEČE, DÁLKOVÁ KOMUNIKACE
• SERVISNÍ NABÍJEČE A VYBÍJEČE
• ZÁLOHOVÉ ZDROJE PRO NOUZOVÉ OSVĚTLENÍ
• ZÁSKOKOVÉ ZROJE - AC/DC, DC/DC, DC/AC

Katalogovy list - nabíječe, usměrňovače a vybíječe akumulátorů pro průmyslové aplikace - souhrnný přehled
